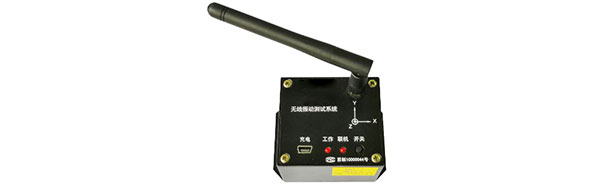

HIW-42无线振动测试分析系统

HIW-42无线振动测试仪属于工程型测试仪，内置内置X、Y、Z三轴向电容式加速度传感器，±2g/±6g满量程，多挡量程程控设置，内置大容量可充电锂电池，支持ZigBee或WiFi无线通讯，配套专/业的索力测试分析软件，特别适合大中型桥梁的索力测试，也可用于一般的振动测试。

应用范围

● 适用于结构的振动加速度测量

● 土木工程、电子电器、汽车工业、机械工程、轨道交通、船舶工业、兵器工业等领域结构性能、动力学性能等测试，体积小巧，便于携带，适用于现场测试场合

系统特点

● 内置高性能三向加速度传感器

● 体积小巧，方便携带，可使用磁力座固定安装

● 内置可充电锂电池，无需外接电源即可连续工作8小时，电池满足航空运输规范，便于航空携带，适用各种工程试验现场

● ZigBee无线或WiFi无线通讯可选，有效减少现场工作量，提高现场测试*，适用于高危行业测试场合

● 内置1G存储，支持在线、离线测试， 一旦通讯异常数据可以存储在内置存储卡中，待通讯正常时，将存储卡的数据回收到电脑硬盘中，*数据的完整性。

技术参数

通道数	3，内置三向加速度传感器
工作电源	内置可充电锂离子电池
电池容量	3.7V/1.2AH
电池充电（USB口）	a)充电接口：miniUSB b)充电电压：5V±0.25V c)充电电流： 500mA d)充电电源：计算机USB电源或专用充电适配器
内置加速度传感器	a)频响：DC～500Hz b)噪声谱密度：50ug/ c)横向灵敏度：<5% d)通道序号：CH1:X向；CH2:Y向；CH3:Z向
信号耦合方式	DC及AC每通道独立设置
AC耦合下限频率	0.01Hz（-5%）
量程	±6g、±2g、±0.6g、±0.2g、±0.06g、±0.02g每通道多档独立设置
精度	±0.2%
AD位数	24bits
采样模式	过采样模式
采样速率	1000Hz/CH，多档可设置(离线采集采样率1600Hz/CH)
采样方式	每通道独立ADC并行同步采集
工作模式	在线或离线
数据上传方式	实时上传 抽点上传、节点暂存、文件上传 节点存文件（离线采集） 触发采样，读文件
内置存储器容量	1G
离线测试数据存储形式	文件
离线测量文件数	126max
功耗	3.7V/0.15A
工作时间	约8h
无线	通讯协议： IEEE802.15.4/ZIGBEE通讯协议 天线：外接 传输距离：500米（视距）
尺寸	60（L）* 46(W)* 38(H，不含天线)
可边充电边工作

USB网关主要技术指标

连接接口连接接口	miniUSB
通讯接口	USB
工作电源	计算机USB口供电
无线	a)通讯协议：符合IEEE802.15.4/ZIGBEE通讯标准 b)支持节点容量：128
总线：(本系统不适用)	a)通讯接口类型：RJ45 b)通讯总线类型：RS422 c)外接电源：本系统不适用 d)支持节点容量：100 e)总线/无线工作方式选择：微型拨动开关
