HI系列多功能数据采集系统

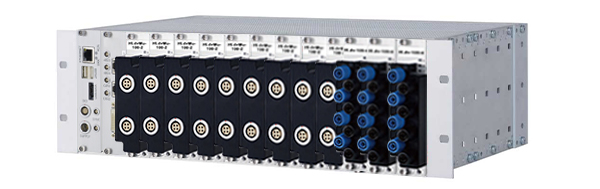

华鹰仪器自主开发的多功能数据采集系统，采集模块体积小巧，精度高，系统稳定性高，无故障工作时间可达30万小时，功耗仅仅2W，系统主机采用标准的19寸机箱及便携式一体机的形式，均采用无风扇设计。

系统参数

通道数	2-2048通道
采样率	10Hz-100kHz
系统精度	0.05%
模块精度	0.01%
信号类型	电压输入与输出，电流 , 电阻 , 电位计 , P t100, P t1000, 各种分度号热电偶，应变和桥路 ( 全桥 , 半桥 , 1/4 桥 ), 载频应变( 全桥、半桥） LVDT, RVDT，IEPE，电荷，数字I/O，计数器，CAN总线等
直流和交流激励
直流激励电压	2.5VDC/5VDC
交流激励电压	2.5VDCe/5VDCe
系统支持数字 I/O
输入	状态 tare, 存储器复位
输出	状态 , 报警 , 阀值； 系统模块自带信号运算，虚拟运算 , 涵盖线性化 , 内置数字滤波 , 平均值 ,比例运算 ,Max/Min, RMS, 数字运算 , 报警等功能；
三向隔离保护	500VDC通道间隔离，通道对供电隔离，通道对总线隔离
工作温度	-50-80℃

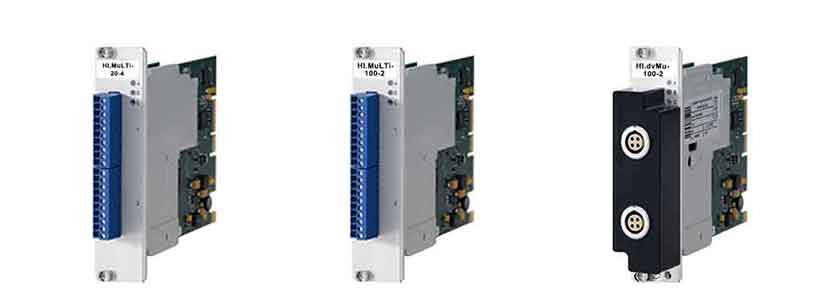

HI.MuLTi-20-4通道多功能数据采集模块

产品参数

通道数	4通道
精度	0.01%典型 / 0.025%在可控环境下 / 0.05%在工业环境下
线性误差	0.01%典型
隔离电压	500VDC 隔离 ： 通道间 ， 通道对供电，通道对总线隔离
电阻范围	1KΩ ~ 10KΩ
精度等级	0.05
传感器电阻	＞100Ω
供电	2.5V
量程	±2.5mV/V / ±50mV/V / ±500mV/V
桥路类型	全桥，4-线连接，半桥和1/4桥使用补偿接头，3线连接
分辨率	24 bit
采样率	20kHz，（热电偶测量 10Hz）
4 通道模拟输入	电压 , 电流 , 电阻 , 电位计 , P t100, P t1000, 热电偶 , 桥路
信号运算	虚拟运算模块，涵盖线性化，内置数字滤波，平均值，比例运算，Max/Min,RMS, 数学运算，报警等功能

HI.MULTi-100-2 通道多功能采集模块

技术参数

通道数	2
精度	0.01%典型；0.025%在可控条件下，0.05%在工业环境下.
线性误差	0.01%典型
隔离电压	500VDC 隔离保护：通道与通道，通道与供电，通道与总线
电位计阻值范围	1kΩ到10kΩ
传感器电阻	＞10Ω
激励电压	2.5VDC
测量范围	±2.4mV/V, ±2.0mV/V, ±500mV/V
模拟/数字-转换
分辨率	24bit
采样率	100kHz（热电偶测量8Hz）
输入阻抗	＞10MΩ
长期漂移	＜0.1℃/24h

HI.dvMu-100-2 通道高隔离多功能采集模块

技术参数

模拟输入
通道数	2
精度	0.01% 典型 ; 0.025 % 在可控环境下; 0.1 % 在工业环境下
线性误差	0.01%典型
隔离电压	1200VDC通道间，通道对供电，通道对总线隔离
输入频率范围	0.5Hz到10kHz
温度影响	偏置漂移＜10μV/10K;  放大漂移（＜0.025%/10K）
模拟/数字-转换
分辨率	24 bit
采样率	100kHz
多功能模拟输入	电压、电流、电阻、电位计、Pt100、Pt1000、应变信号（全桥、半桥、1/4 桥），IEPE 传感器
等级	1000 V CAT II 和 600 V CAT III

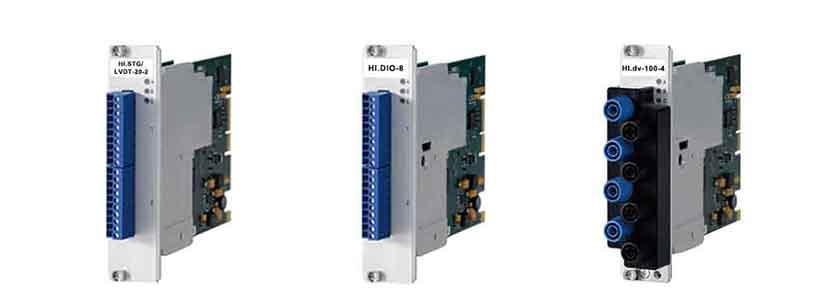

HI.STG/LVDT-20-2通道应变/LVDT/RVDT采集模块

技术参数

模拟输入
通道数	2
精度	0.02%典型；0.025%在可控环境下； 0.1%在工业环境下
隔离电压	500VDC通道间，通道对供电，通道对总线隔离
桥路测量
桥路类型	全桥（4/6线）半桥（3/5线）1/4桥120Ω或350Ω（3线，需桥路补偿端子）
信噪比	＜0.3μV/V at 10Hz;  ＜1μV/V at 100Hz
模拟/数字-转换
分辨率	24 bit
采样率	20kHz/ch
模拟输出
精度	0.02%
输出电压	±10VDC
直流激励电压	2.5VDC/5VDC
交流激励电压	2.5VDCe/5VDCe
载频	600Hz/4800Hz 每通道可选
输入	状态 tare, 存储器复位
输出	状态 , 报警 , 阀值；信号运算，虚拟运算模块 , 涵盖线性化 , 内置数字滤波 , 平均值 ,比例运算 ,Max/Min, RMS, 数字运算 , 报警等功能

HI.DIO-8 通道数字输入/输出/频率采集模块

技术参数

数字输入
通道数	8
输入电压	30 VDC max.
隔离电压	500VDC组对组，组对供电，通道对总线隔离
输入频率	0.1Hz~1MHz
精度	0.01%Freq＜2kHz,0.1%2kHz to 20kHz,3%＞20kHz（-20℃~+60℃）
功能	测量两个边缘之间的时间，测量高时间，低时间和高/低关系
时间范围	1μs to 32s
数字输出
输出电压	12V~30VDC
负载	30VDC/500mA(ohmic Load)
频率范围	0.1Hz to 1kHz/10kHz依据负载

HI.dv-100-4  通道高隔离低电压采集模块

技术参数

模拟输入
通道数	4
精度	0.01%典型，0.025%在可控环境，0.05%在工业环境下
线性误差	0.01%典型
隔离电压	1200VDC通道间，通道对供电，通道对总线隔离
温度影响	偏置漂移：＜200μV/V/10k(量程±10V)、＜50μV/V/10k(量程±1V)、＜50μV/V/10k(量程±100V)；放大漂移：＜0.01%/10K
过压保护	100VDC持续； 500VDC max.100ms
模拟/数字-转换
分辨率	24-bit
采样率	100kHz
电压量程	100 mV, 1 V, 10 V
等级	1000 V CAT II 和 600 V CAT III
