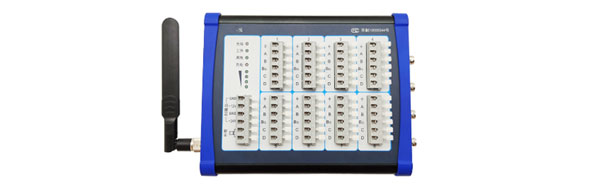

HY-YDJ8 动静态信号测试系统

HY-YDJ8动静态信号测试分析系统是一款支持静态和低速动态应变测试的高性能应变仪，特别适合测点分布相对分散的工程测试场合,所有测点同步进行采集。系统支持以太网本地及WIFI无线测试。仪器内置锂电池工作，也支持边充电边工作，并且直流供电的范围很宽，使用十分便捷；仪器每个测点桥路独立设置，每台仪器有一个补偿片接入端子，可在软件中分别为每个测点选择补偿片，现场测试方式更加灵活。每个测点设有应变接线端子和BNC输入端子，可接应变片、拾振器、IEPE型传感器、各种桥式传感器，可以测量应力应变、加速度、温度、力等信号，广泛应用于桥梁、建筑的检测试验和疲劳试验现场。差分电压输入时通过端子B、D接入，单端电压和IEPE输入时通过BNC接入。仪器每个通道采用独立24bits ADC，具有较高的信噪比，*每个通道同步采集，多台仪器组网时也能*所有通道的同步性。

应用范围

● 研究院、高校、企业的实验室进行科研实验；

● 土木工程、电子电器、汽车工业、机械工程、轨道交通、船舶工业、兵器工业等领域结构性能、动力学性能等测试，体积小巧，便于携带，适用于现场测试场合

系统特点

● 体积小巧，电池满足航空运输规范，便于航空携带，适用各种工程试验现场

● 内置可充电锂电池组，无需外接电源即可连续工作6小时

● 内置多功能适调器，无需外挂调理模块，可完成应力应变、桥式传感器、电压（支持差分电压）、IEPE、热电阻、热电偶、三线变阻器、4-20mA等信号的测试

● 程控设置提供DC12V/24V传感器供电

● 千兆以太网和WiFi通讯，与计算机实时通讯可长时间实时、无间断记录多通道信号，所有通道并行同步工作，采集频率1Khz/CH

● 内置大容量存储器，支持在线、离线测试，重新上电可继续上次测量

● 每通道独立设置测量内容，通道间完全隔离，不会产生干扰

● 采用分布式结构，进口*按压端子，方便了现场接线工作

● 全电子化、程控化设计

● 极高的交、直流精度和极/佳的交流幅频特性

技术参数

测点数	8点/台
采集频率	1KHz/通道
应变量程	±100000με、±33333με、±10000με、±3333με
高分辨率	0.02με
测量误差	±0.2% FS±1με
平衡方式	硬件平衡，16bit-DAC
平衡范围	0 ～±25000με
供桥电压	2Vdc
输出电源	DC12V和DC24V
应变接口	进口按压端子
应变片阻值	50 ～ 20000Ω
桥路形式	全桥、半桥、1/4桥无补偿、1/4公共补偿、三线制，每通道可独立设置。
电压/IEPE	a)大输入范围：±10V、±3.33V、±1V、±330mV、±100mV、±33mV、±10mV可设置 b)频率下限：电压输入时为DC(0Hz)，IEPE输入时为0.2Hz、1Hz程控切换 c)IEPE供电：+24V/4mA d)接口：单端电压/IEPE   BNC 差分电压       B（+）、D（-）
采样方式	每通道独立ADC并行同步采集
AD位数	24bits
工作模式	在线或离线
通讯方式	以太网+WIFI
SD卡容量	32G
离线测试存储方式	文件
电源	a)内置大容量锂电池，11.1V/4.5AH b)外接电源适配器DC16～32V，也给电池充电
结构形式	盒式
功耗	11.1V/0.7A
重量	1.7Kg
外形尺寸（L×W×H，mm）	230×165×60
支持静态、动态应变测试
