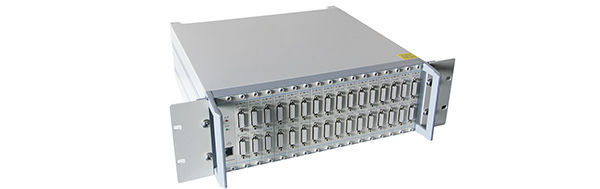

HY-M8&M16动态信号测试分析系统

系统特点

● 系统采用模块化设计，具有较高的可靠性及可维护性

● 采用多种创新性设计，具有较高的性能

● 系统具有较强的兼容性和工程适应性

● 全电子化、程控化设计

● 系统具有较强的可扩充性

系统组成

● 采集器主机
● 系统软件

                                                                 多台连接示意图

                                                                    单台直接网线与计算机连接

系统参数

通道数	32
AD位数	24bits
采样方式	并行同步采样
采样速率	较高20KHz/CH，多档可设置
精度	优于0.3%
数据接口	LAN
通道接口	航空插座
测量内容	全桥、半桥、1/4桥（120Ω）可定制350Ω、三线制自补偿应变片、电压、IEPE、电阻及电阻型传感器等
桥路设置方式	每通道独立设置
电压输入范围	±10Vp、±3.3Vp、±1Vp、±330mVp、±100mVp、±33mVp、±10mVp 七挡量程，误差小于±5%
输入阻抗	>10 MΩ
模拟滤波器 截止频率（Hz,-3±1dB）:30、300、3K、pass；衰减率：约-12dB/oct 高通滤波器：0.2Hz,1Hz
测量点数	4通道/卡，共32通道，多台联机工作时支持同步采集
应变量程	±100000με、±30000με、±10000με、±3000με；较小分辨率0.5με
供电桥压	2V、5V、10V（电流35mA）
IEPE供电电源	24V/4mA
频率示值与频率分辨率误差	优于0.01%
动态范围	＞100dB
通道间干扰	优于120dB
单台设备及多台设备级联的通道间同步相位误差	0°
采样触发方式	手动触发、定时触发、内触发（信号触发）
采样长度	取决于设置或硬盘容量
采用过采样技术，大大降低了对前置滤波器的要求，提升了系统的可靠性及精度
在45%采样率以下平坦度优于0.02dB，55%以上衰减率大于120dB
配套功能*的采集控制软件
功耗	26.19V/0.9A
工作电源	19V/3.95A,配套AC220V电源适配器
正常工作温度范围	-20℃~+70℃
工作湿度	＜85%
外形尺寸（L×W×H,mm）	250×250（不含接地端子）×135（含脚垫）
重量	3.5kg
