HY-MU8 动静态信号测试系统

动静态应变仪（也称为准动态应变仪）是一款支持静态和低速动态应变测试的高性能应变仪，特别适合测点分布相对分散的工程测试场合,所有测点同步进行采集。系统支持单台USB接口直接连接测试及多台之间通过现场总线级联组网测试。仪器内置锂电池工作，也支持外接直流电源（蓄电池）供电，并且直流供电的范围很宽，使用十分便捷，多台仪器有线组网（采用易于制作的网线）测试时，可通过外接直流电源（蓄电池）供电线缆集中供电，方便了现场的布线。仪器每个测点桥路独立设置，每台仪器有一个补偿片接入端子，可在软件中分别为每个测点选择补偿片，现场测试方式更加灵活。每个测点设有应变接线端子和BNC输入端子，可接应变片、拾振器、IEPE型传感器、各种桥式传感器，可以测量应力应变、加速度、温度、力等信号，广泛应用于桥梁、建筑的检测试验和疲劳试验现场。端子设置为电压输入时可以直接连接如拾振器的电压输出型传感器，设置为IEPE时可以直接配接IEPE传感器。仪器每个通道采用独立24bits ADC，具有较高的信噪比，每个通道同步采集，多台仪器组网时也能*所有通道的同步性。仪器可选配ZigBee或WiFi无线组网构成无线测试系统。

系统特点

● 每一测点任意组桥

● 支持电压及IEPE型传感器

● 每测点间同步采样

● 多台设备间采用创新的同步机制

● 高可靠性的现场总线组网

● 内置大容量锂电池或外接交、直流供电

● 支持USB、总线组网测试方式

● 全电子化、程控化设计

● 较高的交、直流精度和*的交流幅频特性

● 便携式、箱式结构

● 适合各类工程测

系统参数

测点数	8
采样率	8通道高1500Hz，多挡可设置；24bits；每通道独立ADC并行同步采集
应变量程	±30000με/±10000με/±3000με/±1000με/±300με； 全桥、半桥、1/4桥（三线制、无补偿、公共补偿）； 电压/IEPE： a)较大输入范围：±10V、±3.33V、±1V、±330mV、±100mV、±33mV、±10mV可设置 b)频率下限：电压输入时为DC(0Hz)，IEPE输入时为0.2Hz c)IEPE供电：+24V/4mA d)接口：BNC
较高分辨率	0.02με
测量误差	±0.2% FS±1με
平衡方式	硬件平衡，16bit-DAC
平衡范围	0 ～±25000με
供桥电压	2Vdc
应变接口	进口按压端子
应变片阻值	50 ～ 20000Ω
工作模式	在线或离线
通讯方式	USB（单机）/RS422（多台组网）
内置存储器容量	8M
离线测试存储方式	文件
系统支持设备数	不低于100台
电源	a)内置大容量锂电池，11.1V/4.5AH b)外接直流电源DC12～16V，支持12V蓄电池或太阳能电池
重量	2030g
外形尺寸（L×W×H，mm）	320×210×105
通讯接口	a)单台设备可通过miniUSB口直接连接 b)多台设备可通过总线级联扩展 c)总线接口：RJ45 d)总线类型：RS42
总线传输距离	两台设备间不低于200米

部分应用场景

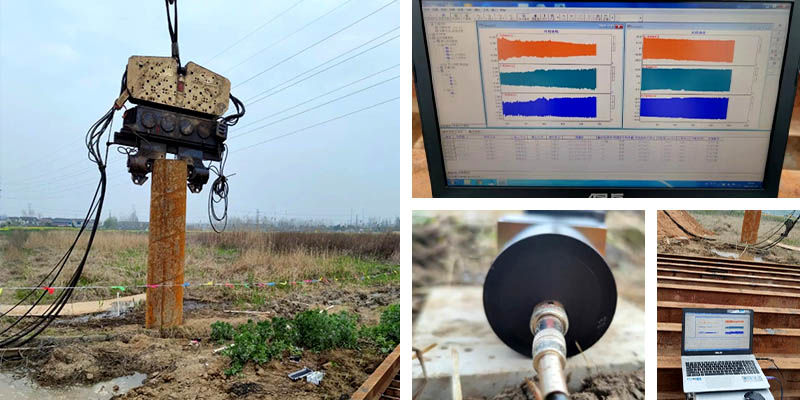

                                                                 跨江大桥桩基施工振动测试
