动态信号测试分析系统

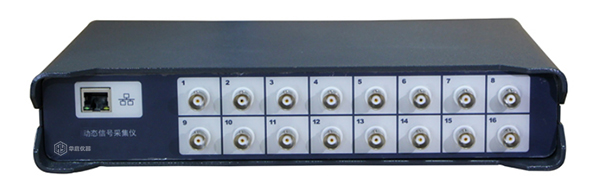

Hi-DAC-16是一款高性能数据采集分析的动态信号测试分析系统。系统采用LAN接口和计算机进行通讯，完成电压/IEPE信号的调理和数据的采集。单台设备支持16CH(Hi-DAC-16)，系统支持8台设备同时工作，设备间通过级联实现同步工作。每通道内置独立的24bit ADC，每通道以100kHz的采样率同步采样，这一性能使系统既适用于一般的信号采集应用，也适用于较高要求的如模态测试等试验场合。降低采样率，可进一步提升系统容量。

系统特点

● 系统采用模块化设计，具有较高的可靠性及可维护性

● 采用多种创新性设计，具有较高的性能

● 系统具有较强的兼容性和工程适应性

● 全电子化、程控化设计

● 系统具有较强的可扩充性

  技术参数

通道数	16
采样率	100KHz/CH，多档可设置；24 bits；并行同步采样
精度	优于0.3%
数据接口	LAN
输入信号类型	电压或IEPE
输入信号接口	BNC
信号输入范围	±10Vp、±3、3Vp、±1Vp、±330mVp、±100mVp、±33mVp、±10mVp 七挡量程，误差小于-5%
输入阻抗	>10 MΩ
截止频率（Hz，-3±1dB）	800、4k、20k、PASS（100k）
衰减率	约-12dB/oct
IEPE供电电源	24V/4mA
频率示值与频率分辨率误差	优于0、01%
动态范围	＞100dB
通道间干扰	优于120dB
单台设备及多台设备级联的通道间同步相位误差	0°
采样触发方式	手动触发、定时触发、内触发（信号触发）
采样长度	取决于设置或硬盘容量
功耗	19V/0.45A
工作电源	19V/3A,配套AC220V电源适配器
正常工作温度范围	-20℃～+70℃
工作湿度	<85%
外形尺寸（L×W×H，mm）	285×183（不含接地端子）×63（含脚垫）
重量	1.83kg

部分应用场景

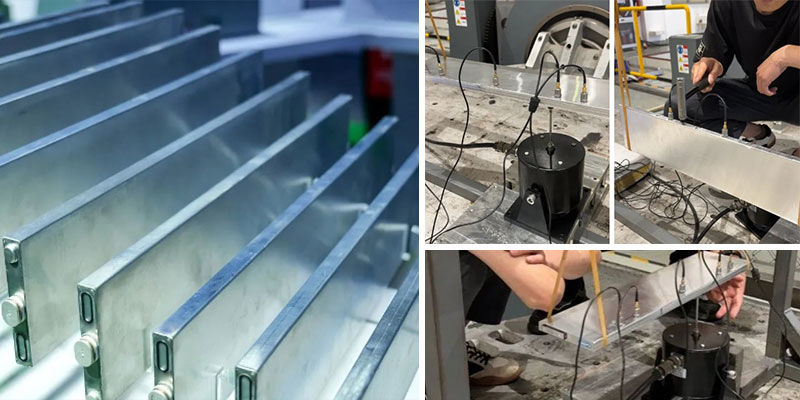

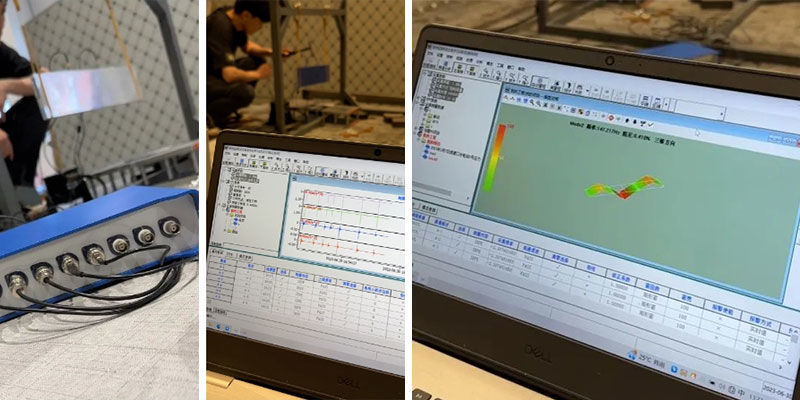

                                                      新能源汽车电池模态测试

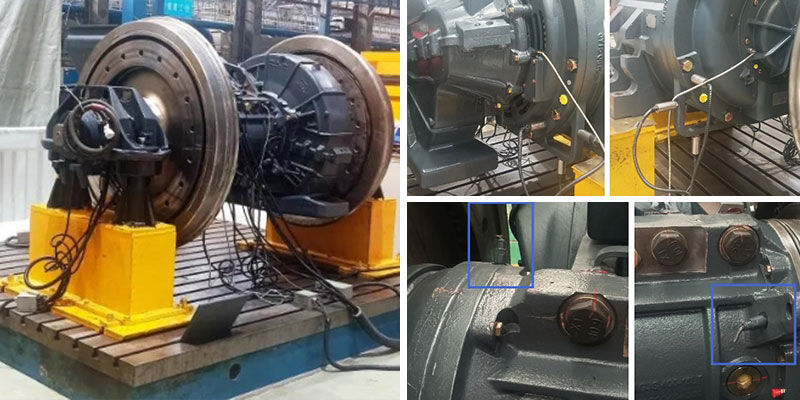

                                                            轨道车辆轮对跑合试验
