动静态应变数据采集系统

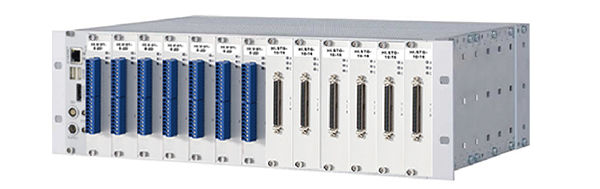

华鹰仪器自主开发的动静态应变数据采集系统，采集模块体积小巧，精度高，系统稳定性高，无故障工作时间可达30万小时，功耗仅仅2W，系统主机采用标准的19寸机箱及便携式一体机的形式，均采用无风扇设计。

系统参数

通道数	2-2048通道
采样率	10Hz-100kHz
系统精度	0.05%
模块精度	0.01%
信号类型	模拟输入，应变和桥路 ( 全桥 , 半桥 , 1/4 桥 ), 载频应变( 全桥、半桥） LVDT, RVDT，载频：600Hz/4800Hz 每通道可选
直流和交流激励
直流激励电压	2.5VDC/5VDC
交流激励电压	2.5VDCe/5VDCe
系统支持数字 I/O
输入	状态 tare, 存储器复位
输出	状态 , 报警 , 阀值；系统模块自带信号运算，虚拟运算 , 涵盖线性化 , 内置数字滤波 , 平均值 ,比例运算 ,Max/Min, RMS, 数字运算 , 报警等功能；
三向隔离保护	500VDC通道间隔离，通道对供电隔离，通道对总线隔离
工作温度	-50-80℃

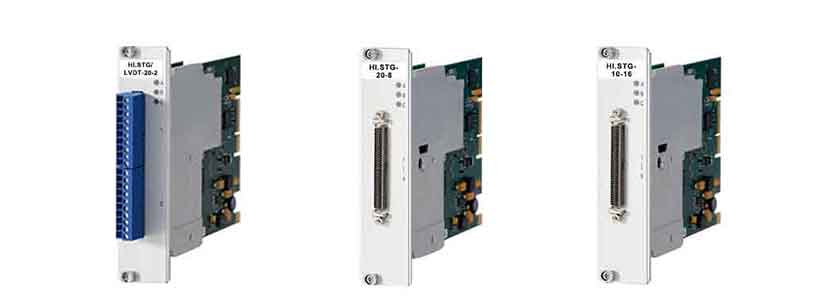

HI.STG/LVDT-20-2通道应变/LVDT/RVDT采集模块

技术参数

模拟输入
通道数	2
精度	0.02%典型；0.025%在可控环境下； 0.1%在工业环境下
隔离电压	500VDC通道间，通道对供电，通道对总线隔离
直流激励电压	2.5VDC/5VDC
交流激励电压	2.5VDCe/5VDCe
桥路测量
桥路类型	全桥（4/6线）半桥（3/5线）1/4桥1200Ω或350Ω（3线，需桥路补偿端子）
信噪比	＜0.3μV/V at 10Hz;  ＜1μV/V at 100Hz
模拟/数字-转换
分辨率	20 bit
采样率	20kHz/ch
模拟输出
精度	0.02%
输出电压	±10VDC
载频	600Hz/4800Hz 每通道可选

HI.STG-20-8 通道应变采集模块

● 8 通道桥路模拟输入，全桥、半桥、1/4 桥，每通道可单独设置；

● 输入量程程控可调，以达到较佳信噪比；

● 较先的线阻补偿技术，在线持续监测线阻变化并进行补偿，每通道旁路校准；

技术参数

模拟输入
通道数	8
精度	0.02 % 典型 , 0.05 % 在可控环境, 0.1 % 在工业环境下
线性误差	0.01%典型（within 24h）
隔离电压	500VDC通道间，通道对供电，通道对总线隔离³
应变测量
桥路补偿电阻	每通道120Ω或350Ω可选（其他阻值可定制）
电阻温度系数	0.05ppm/k
温度影响	偏置漂移＜0.5μV/V/10k;  放大漂移＜0.05%/10k
线性误差	＜0.02%f.s.
模拟/数字-转换
分辨率	24-bit
采样率	20kHz

HI.STG-10-16 通道应变采集模块

● 输入量程可控，以达到较佳信噪比；

● 较先的线阻补偿技术，在线持续监测线阻变化并进行补偿。

技术参数

模拟输入
通道数	16
精度	0.02%典型，0.05%在可控环境¹，0.1%在工业环境下²
线性误差	0.01%典型
应变测量
桥路类型	1/4桥（3线制，带线阻补偿）
精度等级	0.05
电阻温度系数	0.05ppm/k
输入量程	±2mV/V或±20mV/V 每通道（±4000μm/m或±40000μm/m k=2）
传感器较大线长	150m
温度影响	偏置漂移＜0.5μV/V/10k；放大漂移＜0.05%/10k
模拟/数字-转换
分辨率	24-bit
采样率	10kHz每通道
