HI系列温度数据采集系统

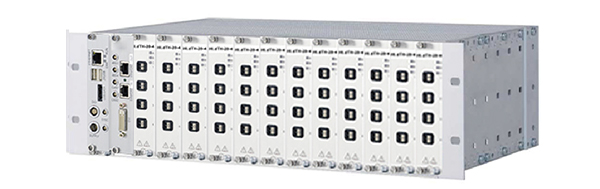

华鹰仪器自主开发的多通道温度采集系统，采集模块体积小巧，精度高，系统稳定性高，无故障工作时间可达30万小时，功耗仅仅2W，系统主机采用标准的19寸机箱及便携式一体机的形式，均采用无风扇设计。

系统指标

通道数	2-2048通道
采样率	10Hz-100kHz
系统精度	0.05%
模块精度	0.01%
信号类型
铂电阻	P t100, P t1000
热电偶	B/E/J/K/L/N/R/S/T/U
低电压	±80mV
系统支持数字 I/O
输入	状态 tare, 存储器复位
输出	状态 , 报警 , 阀值系统模块自带信号运算，虚拟运算 , 涵盖线性化 , 内置数字滤波 , 平均值 ,比例运算 ,Max/Min, RMS, 数字运算 , 报警等功能；
三向隔离保护	100VDC通道间隔离，500VDC通道对供电，通道对总线隔离
工作温度	-50-80℃

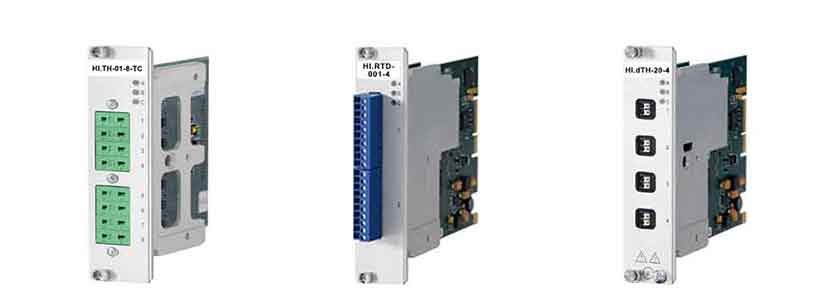

HI.TH-01-8-TC 8通道热电偶/低电压采集模块

技术参数

模拟输入	8
精度	0.01%典型，0.025%在可控环境；0.05%在工业环境下
线性误差	0.01%典型，满量程
隔离电压	100VDC通道间隔离，500VDC通道对供电，通道对总线隔离
温度影响	偏置漂移＜2μV/10K；放大漂移＜0.02%/10K
信噪比	＞100dB at 100Hz
长期漂移	＜0.025℃/24h;＜0.05℃/8000h
支持热电偶类型	B/E/J/K/L/N/R/S/T/U
模拟/数字-转换
分辨率	24bit
采样率	100Hz/ch(快速模式）；10Hz/ch(去除60Hz工频干扰模式）；6Hz/ch（去除50Hz工频干扰模式）

HI.RTD-001-4 通道温度（RTD）/电阻信号采集模块

技术参数

通道数	4
精度	0.01典型；0.025%在可控环境下；0.05%在工业环境下
线性误差	0.01%典型
隔离电压	500VDC隔离：通道间，通道与供电，通道与总线
量程	-200℃~+350℃
分辨率	0.0001℃
温度影响	0.04℃/10K
精度（4线制）	0.1℃
温度影响	0.1℃/10K
长期漂移	＜0.05℃/24h,＜0.4℃/8000h
采样率	10kHz,通过平均降低至10Hz

HI.dTH-20-4  通道高隔离热电偶采集模块

技术参数

模拟输入
通道数	4
精度	0.01%典型，0.025%在可控环境，0.05%在工业环境下
线性误差	0.01%典型
隔离电压	1200VDC:通道间，通道对供电，通道对总线隔离
长期漂移	＜0.05℃/24h；＜0.5℃/8000h
温度影响	偏置漂移：＜0.02℃/10K；放大漂移：＜0.025%/10K
等级	1000 V CAT II 和 600 V CAT III
模拟/数字-转换
分辨率	24-bit
采样率	20kHz

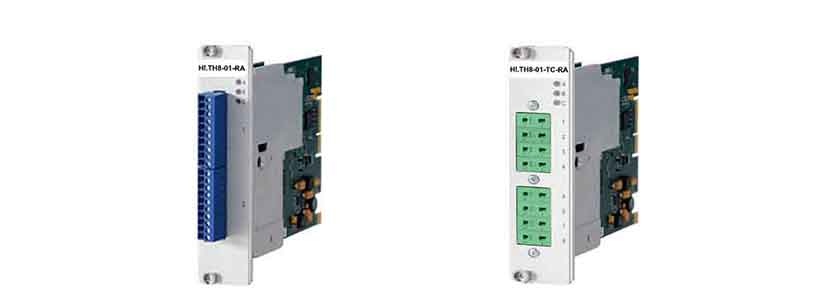

HI.TH8-01-RA 热电偶和低压测量模块

技术参数

通道	8
线性误差	0.01%典型满量程
隔离电压	500VDC通道到电源通道到总线；100VDC连续，通道到通道
输入范围	±80mV
误差范围	±10μV
解析度	24位
输入电压	10至30VDC，过压和过流保护
长期漂移	＜0.025℃/24h；＜0.05℃/8000h
工作温度	-20℃ to+60℃
长期稳定性	＜1μV/24hrs ＜10μV/8000hrs
信噪比	＞100dB at 100Hz

HI.TH8-01-TC-RA 热电偶和低电压测量模块

技术参数

通道	8
采样率	100 Hz
准确性	0.01%典型值；0.025%在受控环境中；0.05%工业区
线性误差	0.01%典型满量程
AD位数	24
隔离电压	100VDC通道到通道；500VDC至电源，通道至总线
输入范围	±80mV
误差范围	±10μV
信噪比	＞100dB at 100Hz
输入电压	10至30VDC，过压和过流保护
能量消耗	2W（大约）
工作温度	-20℃ to+60℃
