多通道振动数据采集系统

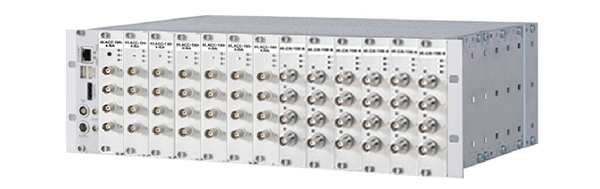

华鹰仪器自主开发的多通道振动数据采集系统，采集模块体积小巧，精度高，系统稳定性高，无故障工作时间可达30万小时，功耗仅仅2W，系统主机采用标准的19寸机箱及便携式一体机的形式，均采用无风扇设计。

系统参数

通道数	可达512通道
采样率	10kHz-100kHz
系统精度	0.05%
模块精度	0.01%
信号类型
电荷信号输入	1000~1000000pC
IEPE信号输入	±100mV、±1VDC、±10VDC；支持电流激励
电压信号输入	±100mV、±1VDC、±10VDC
系统支持数字 I/O
输入	状态 tare, 存储器复位
输出	状态 , 报警 , 阀值； 系统模块自带信号运算，虚拟运算 , 涵盖线性化 , 内置数字滤波 , 平均值 ,比例运算 ,Max/Min, RMS, 数字运算 , 报警等功能；
三向隔离保护	500VDC通道间隔离，通道对供电隔离，通道对总线隔离
工作温度	-50-80℃

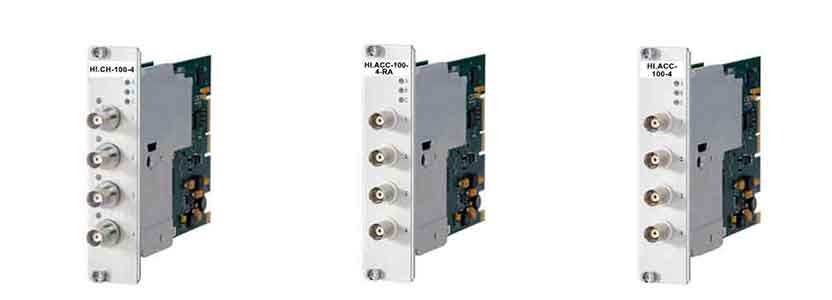

HI.CH-100-4 通道电荷采集模块

技术参数

通道数	4
线性误差	0.01%典型
隔离电压	500VDC通道间，通道对供电，通道对总线隔离
电荷测量	1000~1000000pC
误差	＜±1%FOS
温度影响	＜500ppm/10K
长期漂移	＜20μV/24h
频率范围	0-20000Hz
过载	±105%FS
通道串扰	＜0.5pC
模拟/数字-转换
分辨率	24-bit
采样率	100kHz/ch0
4通道电荷放大器，面向压电传感器信号采集应用
通道对供电，通道对总线隔离；信号运算，线性化，内置数字滤波，平均值，比例运算，Max/Min存储，数学运算，报警等功能

HI.ACC-100-4-RA 用于电压和IEPE传感器的测量模块

技术参数

通道	4
精度	0.01%典型值；0.025%在受控环境中；0.05%工业区
线性误差	0.01%典型满量程
隔离电压	500VDC通道，至电源，通道至总线
模数转换
采样率	每通道100kHz
抗锯齿过滤器	20kHz，三阶
通讯接口EtherCAT
电气标准	RS-485,2线
输入电压	10至30VDC,过压和过流保护
输入电压影响	＜0.001%/V
AD位数	24
可配置的输入范围	±100mV、±1VDC、±10VDC
4个电流隔离模拟输入通道，IEPE传感器，电压；
信号调理，16个虚拟通道、线性化、数字滤波器、平均、缩放、较小/较大存储、RMS、算数、报警

HI.ACC-100-4 通道IEPE传感器及电压信号采集模块

技术参数

通道数	4
精度	0.01典型，0.05%在可控环境，0.05%在工业环境下
输入范围	±100mV，±1V，±10V
线性误差	0.01%典型
过压保护	±30V
温度影响（量程±1V）	偏置漂移＜50μV/10K
信噪比	＞90 dB at 1KHz
测量频域	0.5Hz~20kHz
模拟/数字-转换
分辨率	24 bit
采样率	100kHz/ch
4 通道模拟输入电压信号，IEPE
信号运算,16 个虚拟通道，涵盖线性化，内置数字滤波，平均值，比例运算，Max/Min 存储，RMS，数学运算，报警等功能
3 向隔离保护,500VDC 通道间，通道对供电，通道对总线隔离
